２号機燃料デブリの試験的取り出し

　震災発生時、福島第一原子力発電所では運転中だった１～３号機は自動停止しましたが、津波の影響によって原子炉内燃料の冷却が停止したことで高温となり、燃料が溶融しました。溶融した燃料は、燃料を囲む構造物や原子炉圧力容器を溶かし、燃料デブリとなって、原子炉圧力容器や原子炉格納容器の底部に溜まっていると推測されています。
　燃料デブリの取り出しを進めていく知見を得るために、現場の空間線量率が他の号機と比べ低く、早期に原子炉 格納容器内部にアクセス可能である２号機から試験的に少量の燃料デブリを取り出しを開始し、その後、段階的に取り出し規模を拡大していく計画となっています。
　試験的取り出しの着手時期については、中長期ロードマップでは当初令和３年内の予定でしたが、燃料デブリを取り出すロボットアーム型装置の開発が新型コロナウイルスの影響で遅れたことや、ロボットアーム型装置を通す原子炉格納容器への貫通孔（Ｘ‐６ペネ）内の堆積物除去（令和６年１月より開始）、ロボットアーム型装置の調整等に時間がかかることから、はじめに、原子炉格納容器内へのアクセス性がすでに確認できており、構造や制御性を比較的簡素化できる「テレスコ式装置」を用いて試験的取り出し作業を行うこととし、令和６年９月10日に作業が着手されました。
　今後、ロボットアーム型装置を用いた原子炉格納容器内の内部調査や燃料デブリの試験的取り出しを行う計画となっています。
　燃料デブリの取り出し方針・方法の詳細については、経済産業省のHPや東京電力ホールディングス（株）のHP（燃料デブリポータルサイト）にて御確認ください。

【参考】
原子力用語集
廃炉作業全体の計画については、福島第一原子力発電所の廃止措置状況を御確認ください。

会議における確認結果

　福島県では、２号機燃料デブリの試験的取り出しについて、廃炉安全監視協議会等で進捗を確認しています。また、廃炉安全確保県民会議においても、廃炉作業の進捗について適宜説明を受けています。

会議	開催日	２号機燃料デブリ試験的取り出し作業に関する議題
第56回（平成29年度第３回）廃炉安全監視協議会	平成29年９月７日	・技術戦略プラン2017について  ・中長期ロードマップの改訂（案）について（燃料デブリ取り出し方針）
第59回（平成29年度第６回）廃炉安全監視協議会	平成29年10月27日	中長期ロードマップの改訂について​（燃料デブリ取り出し方針決定）
第72回（令和元年度第５回）廃炉安全監視協議会	令和元年12月５日	中長期ロードマップの改訂について（初号機の燃料デブリ取り出し方法決定）
第75回（令和２年度第３回）廃炉安全監視協議会	令和３年３月８日	２号機に係る状況（PCV内部調査および燃料デブリ試験的取出しの準備状況について）
第91回（令和５年度第４回）廃炉安全監視協議会	令和５年11月17日	２号機燃料デブリ試験的取り出し作業の準備状況について
第92回（令和５年度第５回）廃炉安全監視協議会	令和６年１月31日	２号機燃料デブリ試験的取り出し作業の準備状況について
第94回（令和６年度第１回）廃炉安全監視協議会	令和６年４月24日	２号機燃料デブリ試験的取り出し作業の準備状況について
第95回（令和６年度第２回）廃炉安全監視協議会	令和６年８月20日	２号機燃料デブリ試験的取り出しについて
第96回（令和６年度第３回）廃炉安全監視協議会	令和６年10月24日	２号機燃料デブリ試験的取り出しについて    (1) ２号機燃料デブリ試験的取り出し作業中断に係る原因と対策    (2) ２号機燃料デブリ試験的取り出し作業の状況    (3) 燃料デブリの分析について
第97回（令和６年度第４回）廃炉安全監視協議会	令和６年12月20日	２号機燃料デブリ試験的取り出しについて
第99回（令和６年度第６回）廃炉安全監視協議会​​	令和７年３月21日	２号機燃料デブリ試験的取り出しについて
第100回（令和７年度第１回）廃炉安全監視協議会​​	令和７年６月４日	２号機PCV内部調査・試験的取り出しについて
第101回（令和７年度第２回）廃炉安全監視協議会​​	令和７年８月７日	燃料デブリサンプル（１回目）の分析結果について

中長期ロードマップについては、廃止措置に向けた取組（経済産業省）を御確認ください。

申し入れ

　東京電力は、令和６年８月22日に燃料デブリ試験的取り出し作業を開始しましたが、装置の取り付け順番を間違えるという人為的かつ初歩的なミスにより作業を中断する事態が発生したため、県から東京電力に対して申し入れを行いました。詳細は、東京電力福島第一原子力発電所 2号機燃料デブリ試験的取り出し作業の中断に対する申し入れを御確認ください。​

ヒアリング等による確認結果

福島第一原子力発電所 ２号機燃料デブリ試験的取り出し作業中断に係る東京電力への確認結果 [PDFファイル／733KB]

県職員による現地確認結果

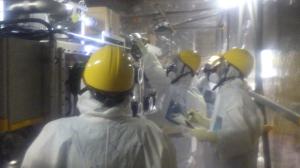

　東京電力による燃料デブリ試験的取り出し作業について、原子力安全対策課の職員が現地確認を行い、作業の実施状況を確認しております。

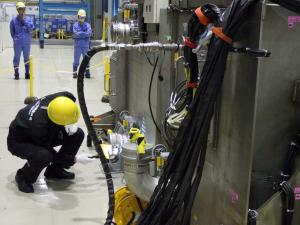

使用前検査への立会結果（テレスコ式装置及びグローブボックス）

確認日	確認状況	確認内容
令和６年６月18日		・原子力規制庁によるテレスコ式装置（エンクロージャ及びガイドパイプ）の使用前検査（耐圧確認検査）に立ち会い、検査の実施状況を確認した。

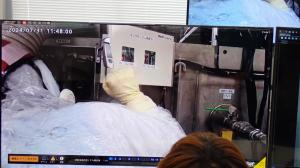

令和６年７月17日		・原子力規制庁によるグローブボックス（※）の使用前検査（外観確認検査、据付確認検査、警報確認検査、負圧維持確認検査、気密性確認検査）に立ち会い、検査の実施状況を確認した。 ※ 放射性物質をはじめとした隔離物を、ステンレス製のボックスに負圧管理して閉じ込め、作業者がボックスの外側からグローブを介して隔離物を安全に取り扱えるようにした装置。
令和６年７月31日		・原子力規制庁によるテレスコ式装置（エンクロージャ及びガイドパイプ）の使用前検査（外観確認検査、据付確認検査、漏えい確認検査）に立ち会い、検査の実施状況を確認した。



燃料デブリ試験的取り出し作業の現地確認結果（テレスコ式装置）　１回目

確認日	確認内容
令和６年８月22日	・本日から開始された２号機燃料デブリ試験的取り出し作業の確認を行った。 ・テレスコ式装置のガイドパイプ挿入作業中に、ガイドパイプを原子炉格納容器内へ押し出すための押し込みパイプが、計画していた順番と異なっていたことから作業が中断となった。
令和６年９月７日	・本日から開始された押し込みパイプの復旧作業の確認を行った。 ・押し込みパイプからのケーブル引き抜き作業が計画どおり完了したことを確認した。
令和６年９月８日	・昨日に引き続き、押し込みパイプの復旧作業の状況確認を行った。 ・押し込みパイプを正しい順番へ並び替えた後、ケーブル入線、ケーブル接続作業が行われ、押し込みパイプの復旧作業が完了したことを確認した。
令和６年９月10日	・８月22日に作業を中断したことを受けて、作業訓練の確認・検証と不足箇所の追加対策、作業工程全般の再確認と検証や手順書の見直しが完了し、本日より作業が再開されたことから確認を行った。 ・１本目の押し込みパイプをガイドパイプへ接続した後、隔離弁を開けてガイドパイプを挿入。午前７時20分にテレスコ式装置の先端治具が隔離弁を通過し、試験的取り出し作業が着手となったことを確認した。
令和６年９月17日	・本日から開始された燃料デブリの採取作業を確認した。 ・しかし、テレスコ式装置のアーム先端部カメラ及び先端治具監視カメラ双方の映像が映らなかったことから、本日予定していた燃料デブリの採取作業を中止、カメラ映像不具合に係る要因分析及び現在可能な範囲での原因調査が行なわれた。
令和６年10月17日	・カメラ映像不具合の原因調査が終わり、カメラ交換の準備が整ったことから先端治具監視カメラの交換作業を確認した。
令和６年10月18日	・昨日に引き続き、カメラ（アーム先端部カメラ）の交換作業を確認した。 ・カメラ交換後、遠隔操作室のモニタにカメラ映像が表示されていることを確認した。
令和６年10月28日	・カメラ映像が復旧し、燃料デブリ試験的取り出し作業の準備が整ったことから、本日より再開されたデブリ試験的取り出し作業の確認を行った。 ​・手順に沿って押し込みパイプが挿入され、午前９時45分にテレスコ式装置の先端治具が隔離弁を通過し、試験的取り出し作業が着手となったことを確認した。
令和６年10月30日	・燃料デブリを先端治具で把持したことを確認した。
令和６年11月７日	・燃料デブリをエンクロージャ（テレスコ装置を格納する筐体）から取り出し、建屋内運搬容器に収納する作業を確認した。 ・作業中に、エンクロージャ内の圧力及びエンクロージャ近傍に設置されたダストモニタの指示値の上昇といった異常が起きていないことを確認した。
令和６年11月８日	・燃料デブリを構外輸送容器へ収納し、構内の一時保管施設まで輸送する作業を確認した。
令和６年11月12日	・燃料デブリを日本原子力研究開発機構大洗原子力工学研究所に向けて搬出する作業を確認した。 ​・燃料デブリを積載した車両のスクリーニングが行われ、表面及び１ｍ地点の線量を測定した結果、輸送基準を満たしていることを確認した。



燃料デブリ試験的取り出し作業の現地確認結果（テレスコ式装置）　２回目

　より多くのサンプル採取を目的に、前回の採取場所から２メートル程度原子炉の中心側に近い位置にある燃料デブリの取り出しが行われた。

確認日	確認内容
令和７年４月15日	・２回目の燃料デブリ試験的取り出し作業が開始されたことから作業状況の確認を行った。 ​・作業はトラブルなく順調に進められ、午前10時３分にテレスコ式装置の先端治具が隔離弁を通過した。
令和７年４月17日	・前回の採取場所からより原子炉の中心部に近い開口部から先端治具の吊り降ろしが行われたことを確認した。 ・燃料デブリを先端治具で把持したことを確認した。
令和７年４月25日	・燃料デブリを日本原子力研究開発機構大洗原子力工学研究所に向けて搬出する作業を確認した。 ​・燃料デブリを積載した車両のスクリーニングが行われ、表面及び１ｍ地点の線量を測定した結果、輸送基準を満たしていることを確認した。

【参考】福島県原子力安全対策課現地駐在
　福島県では、東京電力ホールディングス株式会社の廃炉に向けた取組等の確認体制を強化するため、平成２６年４月１日から、楢葉町内に原子力安全対策課職員が常駐し、現地確認やトラブル時の迅速な情報収集を行っています。令和７年４月１日からは、さらに確認体制を強化するため、常駐先を大熊町とし、福島第一原子力発電所構内の監視体制の強化を図っております。なお、重大なトラブルが発生した時には休日・夜間も現場確認ができるように体制を整えています。
　本ページで取り上げた２号機燃料デブリの試験的取り出し作業だけでなく、日々行われている廃炉作業の進捗についても確認しております。
